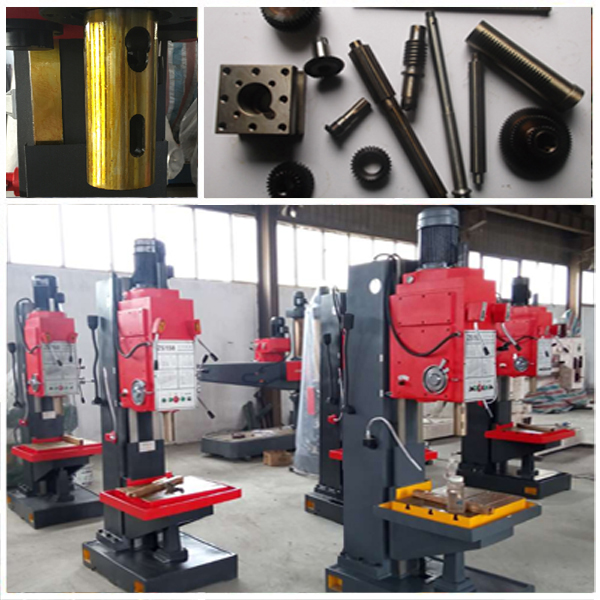

Z5140B立式钻床传动结构，它包括电机，与电机输出轴通过皮带传动连接的中间皮带轮轴，装有变速齿轮组的变速箱，固定安装在立柱上部的主轴箱，以及整个罩壳，立式钻床特征在于，它还包括半封闭式蜗杆蜗轮箱，以及与蜗杆蜗轮箱通过联杆连接的无级变速调速手轮；所述半封闭式蜗杆蜗轮箱安装在主轴箱内、蜗杆蜗轮箱内装有带蜗轮的蜗轮轴，蜗轮轴上装有摇杆，在摇杆的上端装有使中间皮带轮轴在导杆上滑移的滑块，蜗轮轴下装有与蜗轮传动连接的蜗杆，蜗杆与联杆连接，转动调速手轮使蜗轮的回转运动转变为摇杆的摆动运动，以改变中间皮带轮的传动直径实现调速；立式钻床变速箱的中部装有中间隔离板，隔离板的上方装有主传动变速齿轮组，隔离板的下方装有进给变速齿轮组；所述主轴箱内装有主轴、第一传动轴和第二传动轴，三根轴同轴线排列，其上部同主传动变速齿轮组；连接，其下部同进给变速齿轮组接；所述进给变速齿轮组装有电磁离合器，横轴齿轮与主轴套筒上的齿条啮合，以实现主轴的进给运动，立式钻床运动的操作手柄上装有电磁离合器按钮，已达到工作要求。
