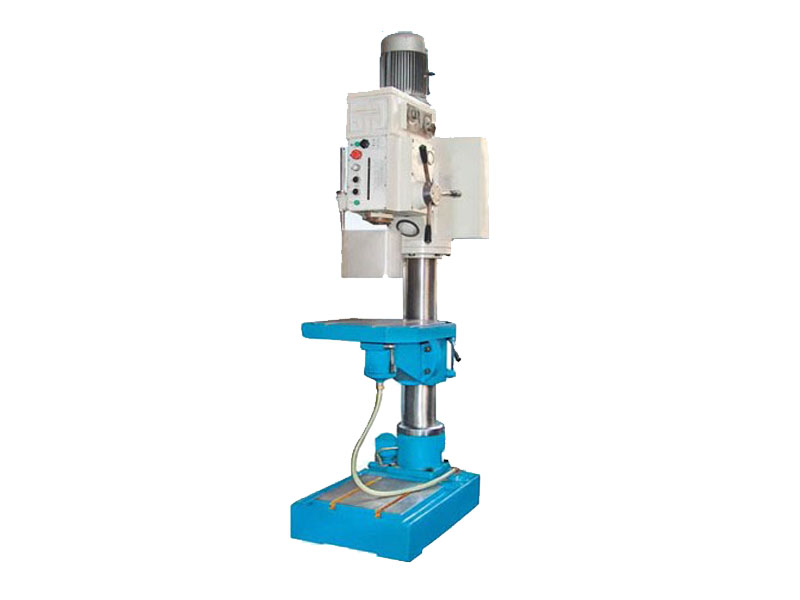

Z5050立式钻床

      Z5050立式钻床常用于机械制造和修配工厂加工中、小型工件的孔。加工前，须先调整工件在作业台上的方位，使被加工孔基地线对准刀具轴线。加工时，工件固定不动，主轴在套筒中旋转并与套筒一同作轴向进给。作业台和主轴箱可沿立柱导轨调整方位，以习惯不一样高度的工件。Z5050立式钻床可以自动进给，它的功率和机构强度允许采用较高的切削用量，因此用这种钻床可获得较高的劳动生产率，并可获得较高的加工精度，立式钻床的主轴转速、进给量都有较大的变动范围，可以适应不同材料的刀具在不同材料的工件上的加工。并能适应钻、锪、铰、攻螺纹等各种不同工艺的需要，在立式钻床上装一套多轴传动头，能可时钻削几十个孔，可作为批量生产的专用机床使用。
 Z5050立式钻床参数如下：

型号	Z5050
最大钻孔直径（mm)	50
最大攻丝直径(mm)	M20
立柱直径 (mm)	140
主轴最大行程(mm)	150
主轴中心至立柱母线距离(mm)	330
主轴端至工作台面最大距离(mm)	610
主轴端至底座工作台面最大距离(mm)	1150
主轴锥度	MT4
主轴转速范围(50Hz)(R·P·M)	70-2600
主轴转速级数	12
工作台面尺寸(mm)	500 x 500
工作台行程（mm）	540
底座尺寸 （mm）	760×500
总高(mm)	2200
电动机功率(kw)	1.5/2.5
净重/毛重(kg)	670/730
包装尺寸(mm)	1140×690×2150

Z5050立式钻床拆卸顺序及常见小故障
 立式钻床主要部件拆卸顺序：

1、电气系统

2、变速箱

3、进给箱

4、工作台

5、立柱

Z5050立式钻床主要部件修理顺序：

（1）底座

（2）立柱

（3）工作台

（4）进给箱

（5）主轴

（6）主轴套筒

（7）导向套

（8）进给箱部件

（9）变速箱部件

（10）总装配。
Z5050立式钻床保险离合器失效的原因及维修：

立式钻床保险离合器失效的故障原因及维修方法如下：

1 、超负荷钻削 应按照使用说明书的要求进行正常的钻削工作。

2 、调节弹簧作用力不足 可通过调整螺钉调整到超过正常负荷的10%，即达到10000N，离合器断开及停止进给。

3 、离合器的钢珠损坏，应更换钢珠或整个接合子。

 客户在收到Z5050立式钻床时注意事项：

(1) 开箱验收机床时若发现主机、附件及随机文件与装箱单不符时请即与立式钻床生产厂家联系。

(2) 用户必须在仔细阅读说明书后方能对本机床进行安装调试。 机床安装后请将立柱表面的防锈油擦洗干净并涂30号机油否易
研伤导轨等表面。

(3) 将主电机装在主轴箱上确保电机上的齿轮与变速箱中齿轮正确啮合并用4个M14×35的六角头螺栓紧固。然后将电机的电缆线插头插在位于电柜上面的插座上并需锁紧防松螺母。

(4) 本机床采用三相380V交流电源非专业人员禁止触及电力控制装置以免危险。

(5) 接通电源前请先检查电源接地线是否可靠线径是否符合要求。检查机床相序是否正确。检查行程限位开关是否可靠。检查各操作按钮是否正确动作急停按钮是否动作可靠。

(6) 安装并检查无误再由低到高逐挡变速进行空运转操作若无异常现象方可进行加工。

(7) 机床出现故障或处于危急状态时应首先按急停按钮(急停按钮在主轴箱左侧)停机然后关断总电源开关故障不解除危险不排除不准重新送电。

(8) 严禁用户随意增大保险丝的容量。

(9) 电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作机床电气维修间必须由专人看管电源或在电源处挂牌警示维修电气一般要断电进行如若必须送电检查严禁接触带电体。

(10) 请按说明书上润滑的规定对机床各部位注油润滑否则可能研伤导轨或机件。

(11) 由于机床旋转部件较多因此提醒操作维修人员必须对安全问题引起高度重视未经过学习本须知严禁上岗。

(12) 钻削过程中绝对不可用手清除铁屑和触摸钻头观察钻削情况时头部与钻头务必保持一定距离否则会危及人身安全。

(13) 使用该机床的操作者一律不准戴手套女同志一律戴安全帽将长发包住否则易发生人身事故。

 (14) 严禁在机床运转过程中变换主轴转速和主轴进给量。

(15) 在钻削过程中发生机床及人身意外情况应立即按机床面板上的急停按钮以免发生事故。

(16) 操作者注意根据被加工材质及钻头直径不同应合理选择转速与进给量否则易造成机床损坏。机床的进给抗力不得超过8500N。

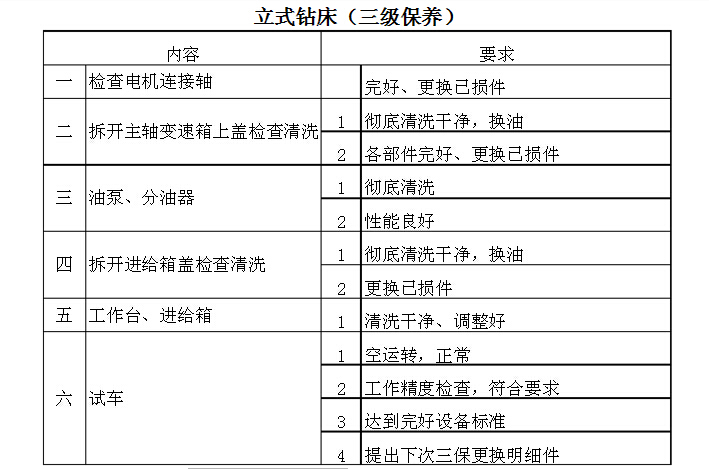

Z5050圆柱立式钻床保养细节：



      请用户详细参考一下高地公司关于Z5050的保养细节，能够更好的对Z5050立式钻床进行维护，延长本机床的寿命，降低用户的使用成本。

     在使用我公司生产的Z5050立式钻床请按照以下操作规程：

一、操作者必须严格遵守维护使用设备的四项要求，五项纪律。严禁超       负荷使用设备

二、开车前，必须按照巡回检查点仔细进行检查，并按润滑图表进行滑

三、停车八小时以上再开动设备时，应先低速转动三至五分钟，确认运转正常后，再开始工作

四、工作中必须准确安装工具，钻套要符合标准，锥面必须清洁无滑痕

五、工作必须准确牢固的装卡在工作台上，钻透孔时必须在低面垫上垫块。

六、工作中不采用机动进给时，必须将控制螺帽向里推

七、卸钻卡具时应用标准斜铁和用铜锤轻小扣打，不准用其它东西乱打。

八、机床变速必须停车进行。设备开动后操作者不得离开或托人代管。

九、工作中各轴承的温度不得超过60℃，主轴轴承及主轴套的温度在转速时不得超过70℃

十、工作中必须常常检查设备运转情况及润滑系统情况，如运转和润滑不良时，应停止使用设备

十一、工作中严禁戴手套。

十二、非电工不准打开电器箱门。

十三、工作后须将手柄置于非工作位置，工作台降到最低位置，并切断电源。

如果Z5050立式钻床的离合器突然失效我们应该怎么办呢？

对于立式钻床来说，最常见的问题就是保险离合器突然失效，根据我公司的技术人员分析，之所以会出现这种问题主要有三方面的原因：

一是因为立式钻床超负荷钻削所引起。因此，我们在使用立式钻床时一定要严格遵循说明书的要求进行正常的钻削工作，切不可超过它的工作范围；

二是因为立式钻床的调节弹簧作用力不足所引起。解决办法是将调整螺钉调整到超过正常负荷的10％，让它达到10000N，离合器一断开就立即停止进给。

三是因为立式钻床离合器的钢珠损坏了。此时，只要我们更换新的钢珠即可。

立式钻床在使用过程中，钻孔轴线出现了倾斜我们该如何处理：

关于这类故障，我们技术人员也总结了两个方面的原因：

一是由于主轴移动轴线与立柱导轨不平行所引起。解决办法是检查主轴移动轴线与立柱导轨的平行度，假如存在平行度超差，立即修刮进给箱导轨面直至所达要求。

二是因为主轴回转中心线不垂直于工作台面所引起。解决办法是检查主轴回转中心线与工作台面的垂直度，若存在垂直度超差，修刮工作台面导轨直至所达要求。

在使用z5050立式钻床的过程中，对于不熟练的技工，多多少少会出现各种各样的问题。高地机床有限公司拥有非常雄厚的技术力量支持，您几个小时解决不了的问题，可能一个电话几分钟，我的技术人员就能帮您解决问题。欢迎广大客户来电咨询关于立式钻床的各类技术问题。

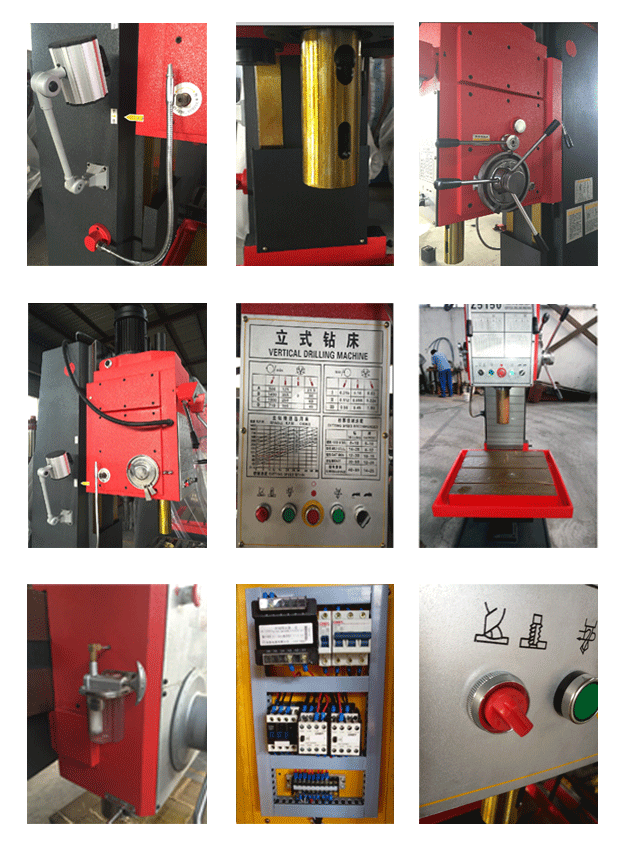

高地机床细节图：



滕州市高地机床有限公司消费者保障
1、立式钻床生产厂家正品保障；
2、立式钻床生产厂家物流直达；
3、正规增值税发票抵扣；
4、规范合同签订。
立式钻床的售后服务：本公司出售商品因质量问题均享受三包政策，（人为操作或外力造成损伤破坏不在保修范围内）一年内免费维

修，终身成本。维修，提供原厂配件。附件不在保修范围内。
立式钻床保修说明：

1、我公司出售的机床保修期是一年，保修期内免费维修。(人为因素不按使用说明书操作或不可抗拒的自然现象所引起的故障除外)
2、在保修期内机床出现故障，先请您按“使用说明书"的有关注意事项中的有关条款对照处理，如果故障排除不了，请来电、来函或

传真与我们联系，接到通知后我们将在48小时之内及时处理您所反馈的问题。
3、电器附件部分及易损件(如锯条、皮带、蜗轮等)不在保修范围，保修期内出现质量问题本厂免费发送配件并协同客户共同解决。

问题较大的我公司有专业流动售后人员负责上门维修。
4、属下列情况之一者，不属于免费服务范围，但可实行收费服务：
①客户因使用、维护、保管不当造成损坏的；
②由于自行运输、装卸、联接不适当配件或非我公司维修或改装造成损坏的；
③配件超过免费保修期；
④耗材(如:润滑油、材料油等)；
⑤因电力不足或高压放电及电源错接对本机造成之损坏；
⑥因自然灾害等不可抗拒力造成损坏的(如雷击等)。请按照使用说明书操作。
