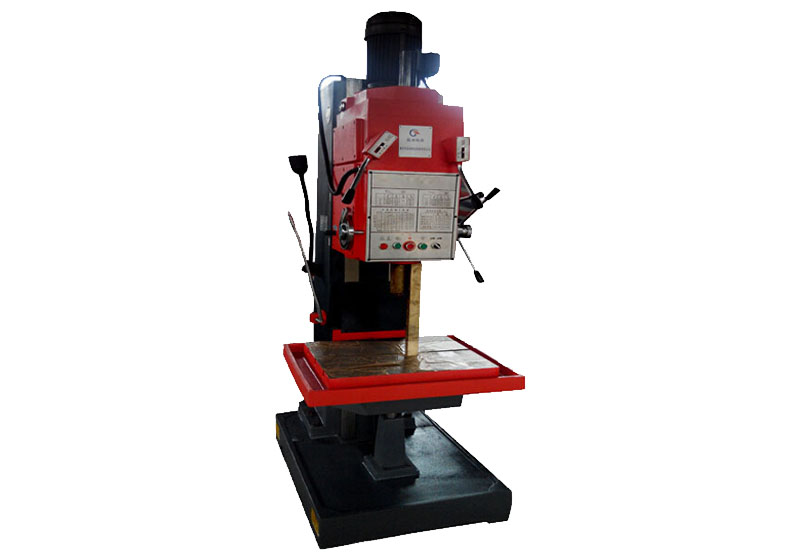

Z5140B立式钻床



Z5140B为本公司非常成熟的机床之一具体以下特点：

1、Z5140B、Z5150B系列方柱立式钻床是万能型通用机床。机床的钻孔直径为Z5140B：￠40mm；Z5150B：￠40mm(在50-60kgf/mm的钢材上，在布氏硬度HB=220的铸铁上，钻孔能力分别为￠40mm、￠50mm)。

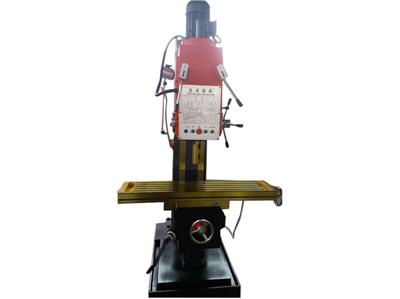

2、Z5140B、Z5150B为固定工作台；Z5140B-1、Z5150B-1为十字工作台。

3、本机床除用于钻孔外，还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等。

4、本机床效率高、刚性好、精度高、噪音低、变速范围广。如工作台为十字工作台的，则工作台能纵横、升降手动进给。
5、操纵集中，外形新颖，使用维修方便，适用于修理工具等单件小批生产的车间，若配以钻夹具，也适用于成批生产的车间

 Z5140B立式钻床参数如下：

主要技术参数	Z5140B	Z5140B（加强型）
最大钻孔直径mm	40	40
主轴轴孔锥度	MT4	MT4
主轴行程mm	250	250
主轴箱行程（手动）mm	200	200
主轴转速级数	12	9
进给量级数	9	9
主轴转速范围r.p.m	31.5~1400	45~850
进给量范围mm/r	0.056~1.80	0.056~1.80
工作台面尺寸mm	560 x 480	560 x 480
工作台纵横行程mm	---	---
工作台升降行程mm	300	300
主轴端面至工作台面最大距离mm	750	680
主电机功率kw	3	4
外形尺寸mm	1090x905x2465	1090x905x2465
机床重量（净重）kg	1250	1250



Z5140B立式钻床基本操作要求：
关于Z5140B立式钻床有危险的情况注意：

①有些控制盘、变压器、电机以及带高压接线端子及其它部位不要去接触，否则会引起电击。
②不要用湿手去触摸开关，否则也会引起电击。

Z5140B使用须知：

①应当非常熟悉急停开关的位置，以便在任何需要使用它时，无须寻找就会按到它。

②在安放保险丝之前，一定要将机床断电。

③水或油能使地面打滑而造成危险，为了防止出现意外的事故，工作地面应保持洁净干燥。
④要有足够的工作空间，以免产生危险。

⑤在使用开关之前，一定要确认，不要弄错。

⑥不要乱碰开关。

⑦工件固定在工作台应结实牢固，以防止出现事故。要避免物件从工作台面上滑下。

⑧如果一项任务需由二个以上的人完成，那么，在操作的每一个步骤上都应当规定出协调的信号，否则就不要进行下一步骤操作。
客户在使用Z5140B时应注意：当电源部分出现故障时，应当立即扳断主电路开关。
使用推荐的润滑油或认可的等同性能的油。

※要防止操作盘、电气控制盘等受到冲击，否则能引起故障，使设备不正常工作。
※不要弄脏、刮伤或弄掉警告牌。如果标牌上的字迹已变得模糊不清或遗失了，
应向立式钻床生产厂家订购新的标牌。在订购时要标清标牌的件号。

 Z5140B钻床主轴制动原理
40的立式钻床的制动原理为能耗制动，电机是三相的汽车用品。也就是每一相通电后电机旋转120度,立式钻床的制动就是当电机停止

旋转后立马给电机其中的一相电给直流24伏的电,电机因为只得到了一相电磁场固定,所以电机会很快停止，另外立式钻床63还有80的

立钻是利用的液压来正反转和制动,当然有些小厂生产的也有区别 ,还有钻床住电机下面会有摩擦片的,那个摩擦片是起主轴超载的时

候打滑用的,保护电机,希望能对你有帮忙, 完全依靠皮带刹车,你机床一旦停止,皮带轮马上停止转动,皮带也牵动主轴停止。反之皮

带太光滑了就停了还会依惯性再转动。

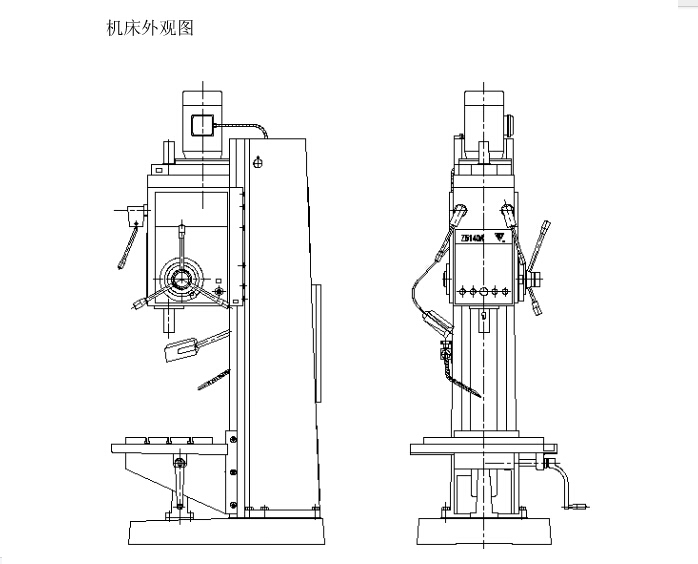

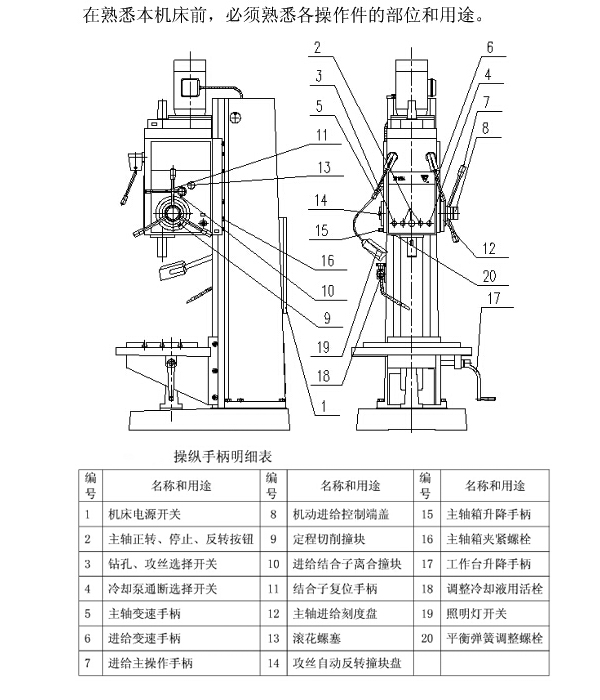

      用户可以详细了解以下立式钻床的外观以及各个部件的组成部分，对于进行立式钻床的维修和保养都有着非常重要的作用。







技术学校的学生在使用我公司生产的Z5140B立式钻床时应该特别注意什么呢？

1、操作者必须严格遵守维护使用设备的四项要求，五项纪律。严禁超负荷使用设备。

2、开车前，必须进行检查，发现问题及时向指导教师反映。

3、停车八小时以上再开动设备时，应先低速转动三至五分钟，确认运转正常后，再开始工作。

4、工作中必须正确安装工具，钻套要符合标准，锥面必须清洁无滑痕。

5、工作必须正确牢固的装卡在工作台上，钻透孔时必须在低面垫上垫块。

6、机床变速必须停车进行。设备开动后操作者不得离开或托人代管。

7、工作中必须经常检查设备运转情况及润滑系统情况，如运转和润滑不良时，应停止使用设备。

8、工作中严禁戴手套。

9、非电工不准打开电器箱门。

10、工作后须将手柄置于非工作位置，工作台降到最低位置，并切断电源。同时做好钻床区域的卫生保洁工作。

Z5140B立式钻床攻丝时应注意的问题：

所有钻床攻丝最基本的要求不外乎三点：

1、机床主轴可以进行正反两个方向的旋转;

2、机床主轴转速是可调的;

3、主轴上装有可稳固夹持丝锥的装置（钻夹头）。

     用摇臂钻床攻丝时，主轴箱跟主轴一起晃动的原因是钻夹头的同心度不好。如果同心度好的话，攻丝时主轴是不会晃动的。所以你要修理钻夹头，使得攻丝时，主轴不再晃动，攻出来的丝就不会变大了。用摇臂钻床攻丝十分方便，尤其是比较大的，重的零件，用摇臂钻 床攻丝非常方便。攻丝时用将钻床的自动进给调到空档，转速调的慢一些，比如M20的螺孔。

     总之、立式钻床和摇臂钻床攻丝的区别在于需进行攻丝工件体积的大小。其中摇臂钻床加工范围较大，在攻丝时应首选摇臂钻床：但如果加工件体积较小，用立式钻床进行攻丝也是很高效和便捷的。

此外，台钻因其自身不能同时具备上述三个最基本的条件，所以台钻不能进行攻丝作业。但如果台钻的电源是三相电源，而且在台钻电动机的控制安装了倒顺控制装置，同时能把台钻的主轴转速控制在小于等于80r/min以下的话，那么，就可以实现在台钻上进行攻丝了。只是台钻攻丝的加工范围较小，只能在M6——M14这个范围内，并且必须使用机用丝锥。

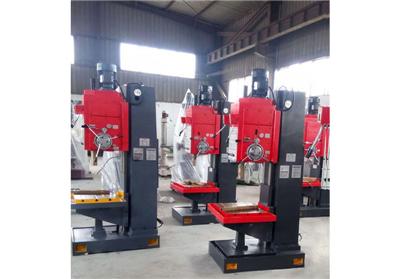

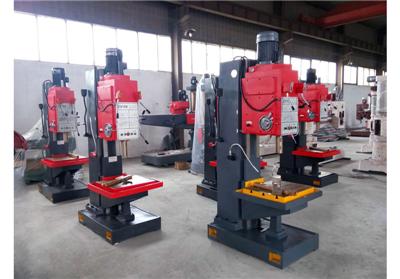

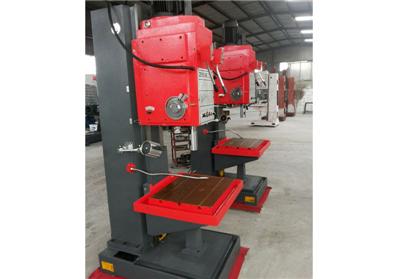

 立式钻床车间一角：
